StructuralExpert 소개

현재 국내의 구조엔지니어가 주로 사용하고 있는 국내 상용 프로그램들을 검증한 결과, 이 프로그램들은 많은 문제점들(안전성, 사용성, 경제성 등)을 갖고 있습니다.

이에 대한 대책으로 구조설계 실무자가 직접 StructuralExpert Family를 개발하고 검증하였습니다.

StructuralExpert Family에 다음 3가지 프로그램이 포함되어 있습니다.

ComExpertⓒ  : 합성구조 검토 및 설계 프로그램 ( ComColumn, ComBeam, ComFloorVib )
SteelExpertⓒ : 강구조 검토 및 설계 프로그램 ( SteelColumn, SteelBeam, SteelStairVib )
ConExpertⓒ : 콘크리트구조 검토 및 설계 프로그램 ( ConBasemet, ConWall, ConSlab )

>>StructuralExpert의 구성도

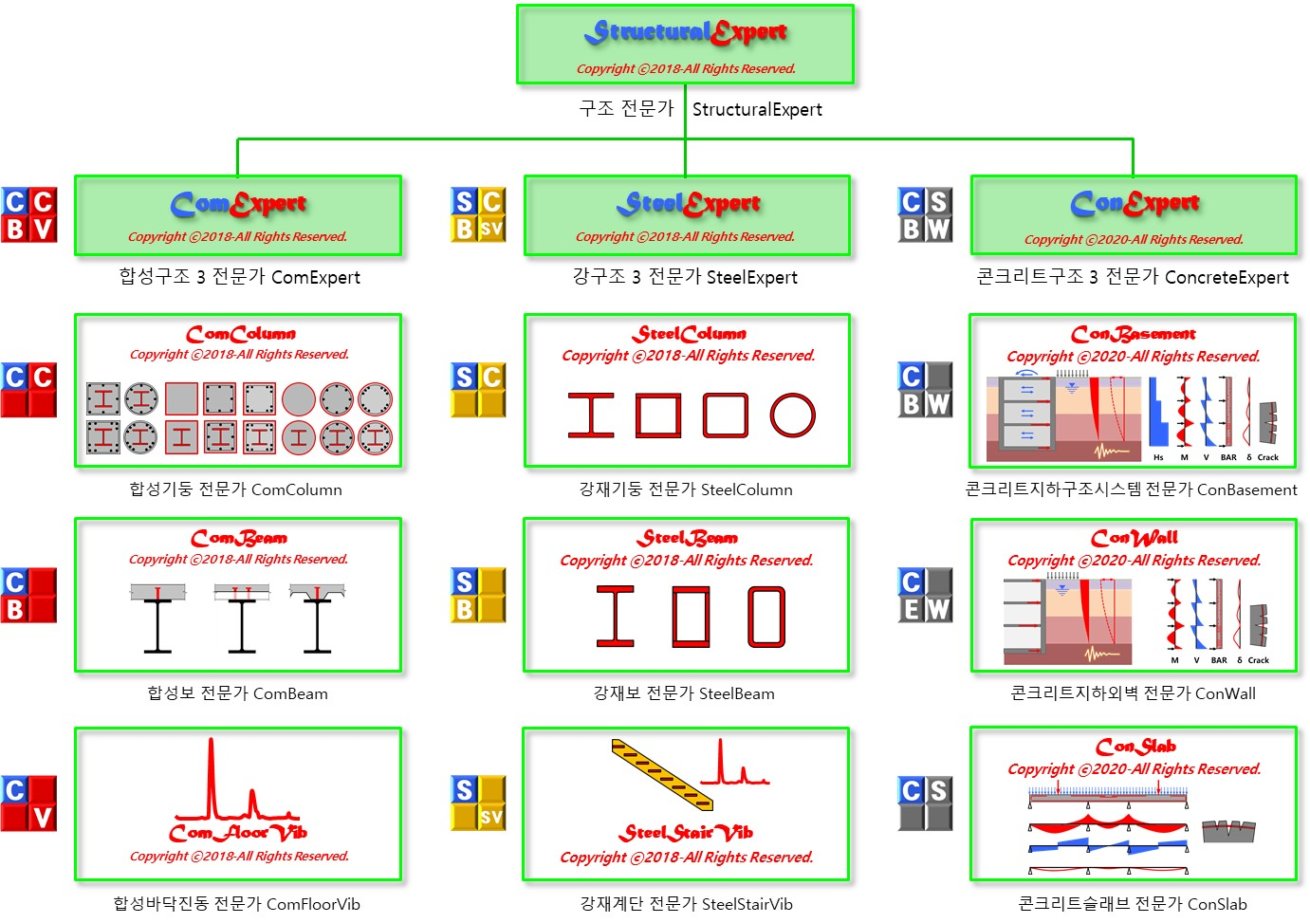

StructuralExpert의 구성도

...접기

ComExpert는 합성기둥과 합성보의 검토 및 설계를 할 수 있으며, 합성바닥구조시스템의 진동을 평가할 수 있습니다.

SteelExpert는 강재기둥과 강재보의 검토 및 설계를 할 수 있으며, 선형 강재계단의 스트링거 검토 및 설계와 선형 강재계단시스템의 진동을 평가할 수 있습니다.

ConExpert는 건축물의 지하구조 내진설계, 지하외벽/버팀기둥 내진설계 및 1방향 슬래브설계를 할 수 있습니다.

횡력에 저항하는 부재들의 설계강도는 기본적으로 안정성설계기준에서 요구하는 소요강도를 만족해야 합니다.

ComColumn, SteelColumnSteelBeam은 설계자의 안정성해석방법(직접해석법, 일반1차탄성해석법)에 따른 횡층강성 데이터를 이용하여 횡력에 저항하는 부재(합성기둥, 강재기둥 및 강재보)의 소요강도를 산정하고 검토할 수 있습니다.

ComColumn과 SteelColumn은 아래의 기둥설계 절차 요약도와 3가지 흐름도에 있는 방법으로 안정성설계기준에서 요구하는 소요강도를 산정하고 부재를 검토합니다.

>>StructuralExpert의 기둥설계 절차 요약도

StructuralExpert의 기둥설계 절차 요약도

...접기

>>StructuralExpert의 안정성 설계 흐름도

StructuralExpert의 안정성 설계 흐름도

직접해석법에 의한 소요강도 산정 흐름도-1
단순화한 증폭1차 직접해석법에 의한 소요강도 산정 흐름도–2
단순화한 증폭1차 해석법에 의한 소요강도 산정 흐름도-3

...접기

실무에서는 아래 평면도처럼 횡력방향(Global 좌표방향)과 기둥의 축방향(Local 좌표방향)이 일치하지 않는 경우도 많습니다.

ComColumn과 SteelColumn은 다양한 각도의 기둥단면방향(Local 좌표 축)을 고려하여 소요강도를 산정할 수 있습니다.

>>StructuralExpert의 기둥방향을 고려한 안정성 설계

StructuralExpert의 기둥방향을 고려한 안정성 설계

...접기

StructuralExpert는 인간 활동에 의한 진동을 평가할 수 있습니다.

>>StructuralExpert의 진동평가 체계도

StructuralExpert의 진동평가 체계도

...접기

ConBasement는 아래의 건축물의 지하구조 내진설계 흐름도에 있는 순서와 방법으로 정적토압 및 지진하중이 작용하는 지하외벽에 대하여 면외하중에 대한 휨부재로서의 설계뿐만 아니라 면내하중에 대한 전단벽으로서의 설계도 병행합니다.

>>ConBasement의 건축물의 지하구조 내진설계 흐름도

ConBasement의 주요 설계흐름도

...접기

StructuralExpert Family 프로그램들은 AISC Design Examples 및 AISC Steel Design Guide 11의 예제와 이외 가능한 많은 예제와 비교하여 기준에 따른 정확성과 합리성을 검증하였습니다.

StructuralExpert Family 프로그램들은 국내외의 기존 상용프로그램에는 없는 중요한 기능들도 포함되어 있습니다.

아래 상자를 클릭하여 각 전문가들의 능력과 특징을 확인할 수 있습니다.
